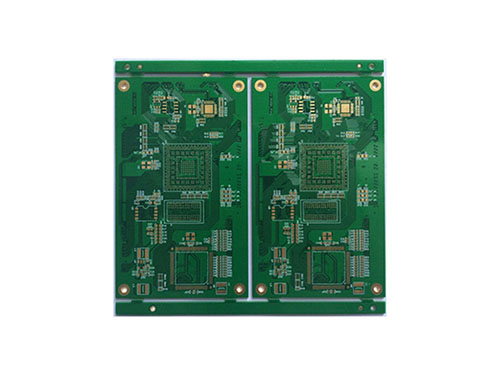

8层阻抗电路板

8层阻抗电路板

 详情说明
       阻抗板的定义是:一种好的叠层结构就能够起到对印制电路板特性阻抗的控制,其走线可形成易控制和可预测的传输线结构叫做阻抗板。        阻抗计算编辑:     1信号的上升沿时间和信号传输到接收端所需时间的比例关系,决定了信号连线是否被看作是传输线。     2:具体的比例关系由下面的公式可以说明:如果PCB板上导线连线长度大于l/b就可以将信号之间的连接导线看作是传输线。     3:由信号等效阻抗计算公式可知,传输线的阻抗可以用下面的公式表示:在高频(几十兆赫到几百兆赫)情况下满足wL>>R(当然在信号频率大于109Hz的范围内,则考虑到信号的集肤效应,需要仔细地研究这种关系)。那么对于确定的传输线而言,其特性阻抗为一个常数。信号的反射现象就是因为信号的驱动端和传输线的特性阻抗以及接收端的阻抗不一致所造成的。     4:对于CMOS电路而言,信号的驱动端的输出阻抗比较小,为几十欧。而接收端的输入阻抗就比较大。
   8层阻抗电路板
